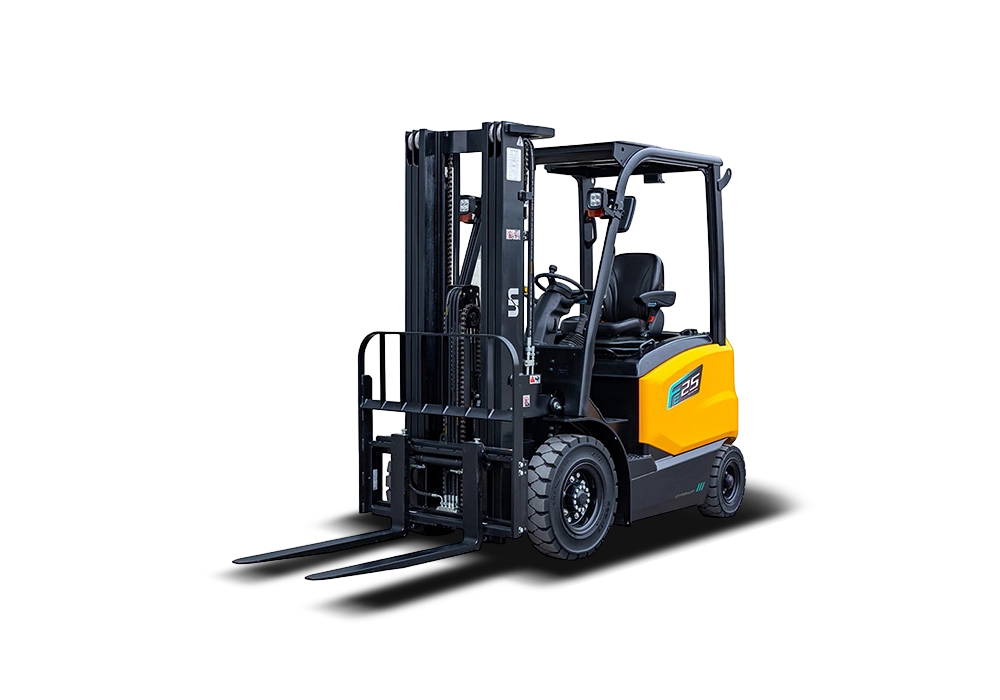

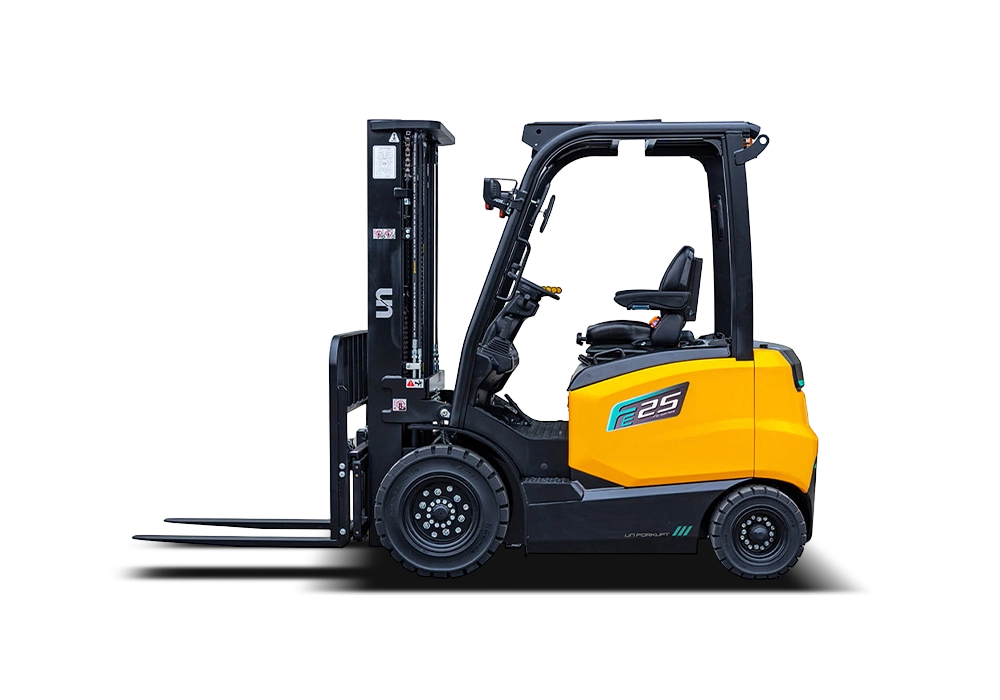

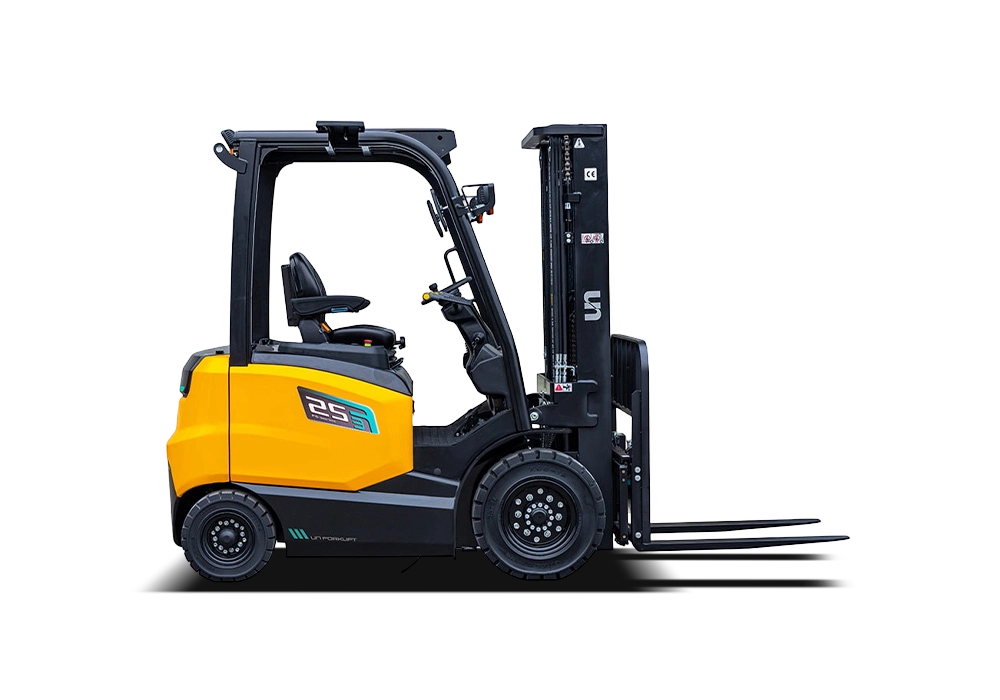

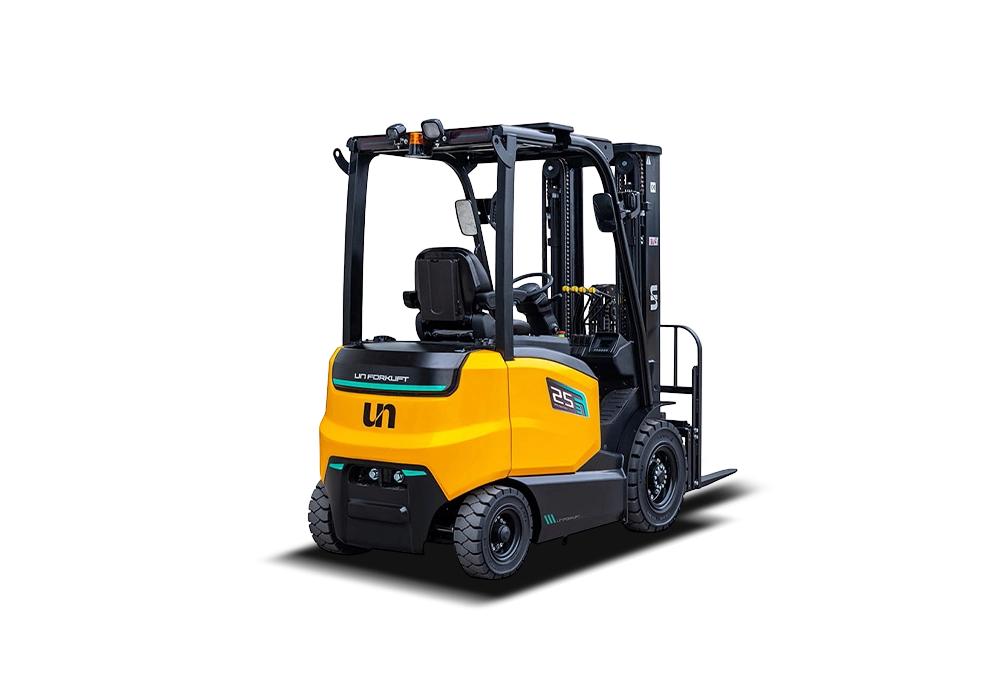

FE系列2.0-2.5吨

四支点电动叉车

获取宣传册

产品描述

FE系列电动叉车是在原有V系列基础上开发的全方位升级机型。该系列在外观、舒适性、安全性、可维护性等方面进行了全方位提升。

电子邮箱: info@unforklift.com

产品详情

主要参数

型号		FB20	FB25
额定载重量	Q(kg)	2000	2500
载荷中心距	c(mm)	500	500
轴距	y(mm)	1520	1520
自重	kg	3650/3820	4220
护顶架高度	h6(mm)	2200	2200
总长(不带货叉)	l2(mm)	2345	2345
总宽	b1(mm)	1180	1180
转弯半径(外侧)	Wa(mm)	2060	2060
运行速度(满载)	km/h	13/14	13/14
运行速度(空载)	km/h	14/15	14/15
最大爬坡度(满载/空载)	%	15	15
电池	V/Ah	48/525 77.28/150	48/600 77.28/150

General	1	Manufacturer		UN
	2	型号		FB15	FB18	FB20(Mini)	FB20	FB25	FB30	FB35
	3	Drive		Electric
	4	Operator type		Seated	Seated	Seated	Seated	Seated	Seated	Seated
	5	Load capacity /rated load	Q(kg)	1500	1800	2000	2000	2500	3000	3500
	6	Load centre distance	c(mm)	500
	7	Load distance， center of drive axle to fork	x(mm)	407	407	412	462	462	467	472
	8	轴距	y(mm)	1410	1410	1410	1520	1520	1660	1660
Weight	9	自重	kg	3010	3180	3400	3650/3820	4220	4840	5280
	10	Axle loading， loaded front/rear	kg	3970/540	4450/530	4810/590	4950/700 5050/770	5990/730	7005/835	7805/975
	11	Axle loading， unloaded front/rear	kg	1500/1510	1490/1690	1510/1890	1720/1930 1800/2020	1900/2320	2250/2590	2245/3035
Chassis	12	Tires		Pneumatic
	13	Tyre size (Front x 2)		6.50-10-10PR	6.50-10-10PR	6.50-10-12PR	7.00-12-12PR	7.00-12-12PR	28×9-15-14PR	28x9-15
	14	Tyre size (Rear x 2)		16X6-8-10PR	16X6-8-10PR	16X6-8-10PR	18×7-8-14PR	18×7-8-14PR	18×7-8-14PR	18×7-8
	15	Front tread	b10(mm)	934	934	934	980	980	1000	1000
	16	Rear tread	b11(mm)	920	920	920	960	960	960	960
Dimensions	17	Tilt of mast/fork carriage forward/backward	α/β(°)	6°/10°	6°/10°	6°/10°	6°/12°	6°/12°	6°/12°	6°/12°
	18	Mast lowered height	h1(mm)	2005	2005	2005	2050	2050	2070	2070
	19	Free lift height	h2(mm)	135	135	140	120	120	145	150
	20	Rated lift height	h3(mm)	3000	3000	3000	3000	3000	3000	3000
	21	Mast extended height (With backrest)	h4(mm)	4040	4040	4040	4021	4021	4060	4060
	22	Overhead guard height	h6(mm)	2170	2170	2170	2200	2200	2225	2225
	23	Length to face of fork (Without fork)	l2(mm)	2165	2165	2165	2345	2345	2505	2578
	24	Overall width	b1(mm)	1110	1110	1110	1180	1180	1220	1220
	25	Fork size (l×e×s)	l/e/s(mm)	920×100×35	920×100×35	1070×100×40	1070×100×40	1070×120×40	1070×125×45	1070×125×50
	26	Distance between fork-arms	b5(mm)	240/950	240/950	240/950	245/1030	245/1030	250/1075	250/1075
	27	Ground clearance (Laden， below mast)	m1(mm)	110	110	110	110	110	130	130
	28	Ground clearance (Centre of wheelbase)	m2(mm)	110	110	110	120	120	150	150
	29	Aisle width for pallets 1000×1200 crossways	Ast(mm)	3520	3520	3525	3720	3720	3875	3920
	30	Aisle width for pallets 800×1200 lengthways	Ast(mm)	3720	3720	3725	3920	3920	4075	4120
	31	Turning radius (外侧)	Wa(mm)	1915	1915	1915	2060	2060	2210	2250
Performance	32	运行速度 (满载)	km/h	14	14	14	13/14	13/14	14	14
	33	运行速度(No load)	km/h	15	15	15	14/15	14/15	15	15
	34	Lifting speed (满载)	mm/s	290	280	270	350	350	350	350
	35	Lifting speed (No load)	mm/s	400	400	400	450	450	500	500
	36	最大爬坡度 (满载)	%	15
	37	最大爬坡度 (No load)	%	15
	38	Max.Drawbar pull (laden/unladen)	N	11000	11000	11000	13500	13500	18500	18500
	39	Service brake		Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic
	40	Parking brake		Mechanical	Mechanical	Mechanical	Mechanical	Mechanical	Mechanical	Mechanical
Power & Transmission	41	Drive motor rating S2-60min	kw	8	8	8	11/16	11/16	16	16
	42	Lift motor rating at S3-15min	kw	10.6	10.6	10.6	21	21	21	21
	43	电池 voltage， nominal capacity	V/Ah	48/425		48/450	48/525 77.28/150	48/600 77.28/150	80/400 76.8/280
	44	电池 weight	kg	680		700	758/930	930	1235/1240
	45	Type of drive control		MOS/AC
	46	Manufacturer		ZAPI
	47	Operating pressure (For attachments)	Mpa	19.5			20.5

产品特点

外观

● 全新设计的叉车结构紧凑，线条灵动流畅，色彩鲜明，外观醒目而现代。
高性能

● 驱动电机采用H型并联布置，蓄电池沉到车架底部，稳定性极好。

● 转向轴：

-铸造轴体，强度提高了 30%。

-配备圆锥滚子轴承，提高了承载能力和耐用性。

-高置位转向桥，采用柔性连接，稳定安全。

● 采用紧凑型设计理念，减小整车长度，加大转向轮的内外转角，转弯半径小。

● 配备负载感应转向装置。

● 多种速度模式选择适应不同的工作环境。

● 采用大功率油泵电机和静音大排量泵，大幅提高起升速度。

● 配备大容量电池。
安全 & 可靠

● 坚固的护顶架，提高了安全性。

● 宽视野门架，拓宽了视野。

● LED前后工作灯。

● 标配比例提升，可精准提升货物。

● 标配转弯减速功能，可降低弯道倾翻风险。

● 标配充电加热功能，可在-20°C 下充电（锂电池）。
符合人体工程学

● 棘轮式停车制动手柄，操作更省力更轻松。

● 可调节方向盘提高了舒适性。

● 可调节座椅，操作者可以选择优选的驾驶位置。

● 多功能彩屏仪表。

● 文件夹提供存储解决方案。

● 移动设备USB接口。
易于维护

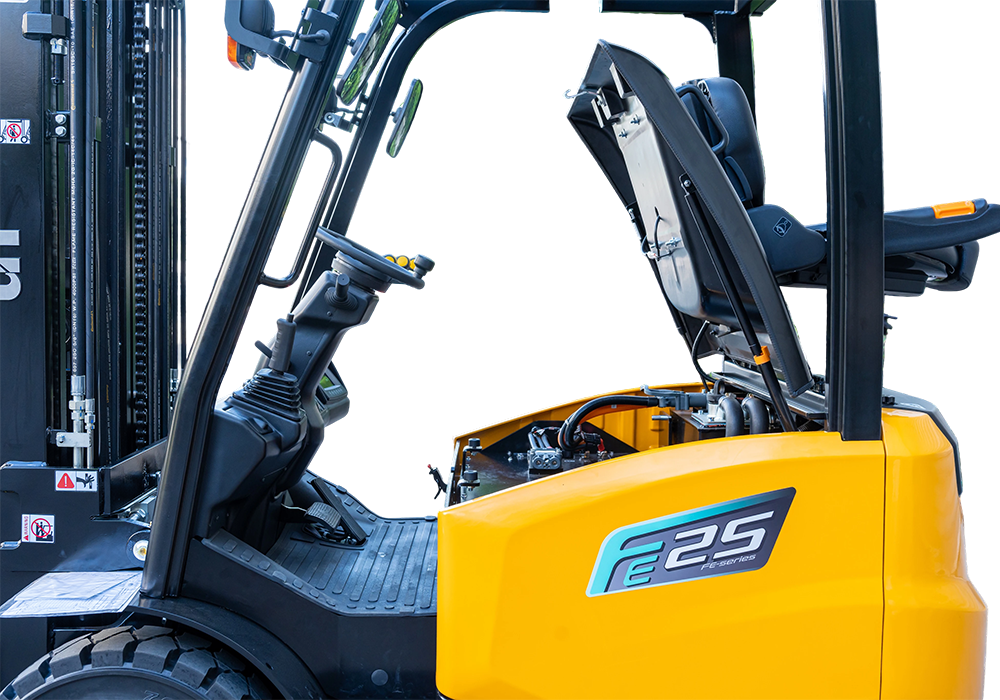

● 全开的机盖，方便蓄电池、油泵电机的维护和保养。

● 全开的电控盖，方便电控及保险丝的维护和保养。

● 免工具拆卸脚下底板，可方便对行走电机和DCDC等进行检修维护。
