FH系列3.0-3.5吨高压锂电池叉车

获取宣传册

产品描述

FH系列高压锂电叉车 ——“绿色电动动力，承袭内燃叉车强悍性能。”
该车采用内燃叉车的门架、驱动桥及转向桥，具备出色的承载能力与可靠性，即使在重载及严苛工况下也能稳定运行。
采用源自电动汽车领域的高压技术，实现叉车绿色高效作业。

电子邮箱: info@unforklift.com

产品详情

主要参数

型号		FB30-FHNLF	FB35-FHNLF
额定载重量	Q(kg)	3000	3500
载荷中心距	C(mm)	500	500
总长(不带货叉)	L1(mm)	2700	2770
总宽	B1(mm)	1220	1220
护顶架高度	H5(mm)	2235	2235
转弯半径(外侧)	Wa(mm)	2450	2500
运行速度(空载)	km/h	20/20	20/20
最大爬坡度(满载)	%	20	20
轴距	Y(mm)	1700	1700
自重	kg	4207	4567
电池	V/Ah	309.12V/96AH	309.12V/96AH

General	1	Manufacturer		un
	2	型号		FB20	FB25	FB30	FB35
	3	动力类型		Lithium 电池
	4	额定载重量	Q(kg)	2000	2500	3000	3500
	5	载荷中心距	C(mm)	500	500	500	500
Dimensions	6	Rated Lift Height	H3(mm)	3000	3000	3000	3000
	7	Free Lift Height	H2(mm)	120	120	125	125
	8	Fork Size (L×W×T)	mm	1070×100×40	1070×122×40	1070×125×45	1070x122x50
	9	Mast Tilt Angle (F/R， α°/β°)	deg	6°/12°	6°/12°	6°/12°	6°/12°
	10	Fork Overhang (Wheel Center to Fork Face)	X1(mm)	462	462	467	472
	11	Rear Overhang	X2(mm)	550	550	530	600
	12	Ground Clearance (Bottom of Mast)	H7(mm)	110	110	125	125
	13	总长 (不带货叉)	L1(mm)	2662	2662	2700	2770
	14	总宽	B1(mm)	1180	1180	1220	1220
	15	Mast Lowered Height	H1(mm)	2100	2100	2115	2115
	16	Mast Extended Height (With Backrest)	H4(mm)	4198	4198	4150	4150
	17	护顶架高度	H5(mm)	2215	2215	2190	2208
	18	转弯半径 (外侧)	Wa(mm)	2365	2365	2450	2500
	19	Min.Aisle width for pallets	Ast(mm)	4120	4120	4120	4170
Performance	20	运行速度 (空载)	km/h	11/12 14/15	11/12 14/15	11/12 14/15	11/12 14/15
	21	提升速度 (满载)	mm/sec	250/360 290/400	250/360 290/400	250/360 290/400	250/360 290/400
	22	Lowering Speed (满载/空载)	mm/sec	≤600/≥300	≤600/≥300	≤600/≥300	≤600/≥300
	23	最大爬坡度 (满载)	%	15	15	15	15
Chassis	24	Tyre (Front x 2)	mm	7.00-12-12PR	7.00-12-12PR	28×9-15-14PR	28×9-15-14PR
	25	Tyre (Rear x 2)	mm	6.00-9-10PR	6.00-9-10PR	6.50-10-10PR	6.50-10-10PR
	26	Front Tread	B2(mm)	970	970	1000	1000
	27	Rear Tread	B3(mm)	980	980	980	980
	28	轴距	Y(mm)	1650	1650	1700	1700
Weight	29	自重	kg	3472	3703	4207	4570
	30	Front Axle Weight Distribution (满载)	kg	4650	5413	6396	7145
	31	Rear Axle Weight Distribution (满载)	kg	822	790	811	925
	32	Front Axle Weight Distribution (空载)	kg	1483	1456	1689	1652
	33	Rear Axle Weight Distribution (空载)	kg	1989	2247	2518	2918
Power & Transmission	34	电池	V/Ah	76.8V/175AH	76.8V/175AH	76.8V/230AH	76.8V/280AH
	35	Drive Motor	KW	10/14
	36	Lift Motor	KW	12/18
	37	Operating Pressure (For Attachments)	Mpa	20.5

产品特点

高性能

● 汽规级永磁同步系统，高效大扭矩，性能超越电叉，媲美甚至超越内燃。

● 高压锂电池可降低能耗10%-15%。

● CAN总线通信网络，更可靠。

● 配备IP67防护等级的CATL电池包，可在-20°C至+60°C环境中运行。

● 集成电机控制器系统，IP67防护等级。

● 由博世(德国)提供的VCU(车辆控制单元)，具备IP67防护等级。

● 由VCU控制的水泵和冷却风扇，实现高效散热，确保长时间高强度运行。
安全与可靠性

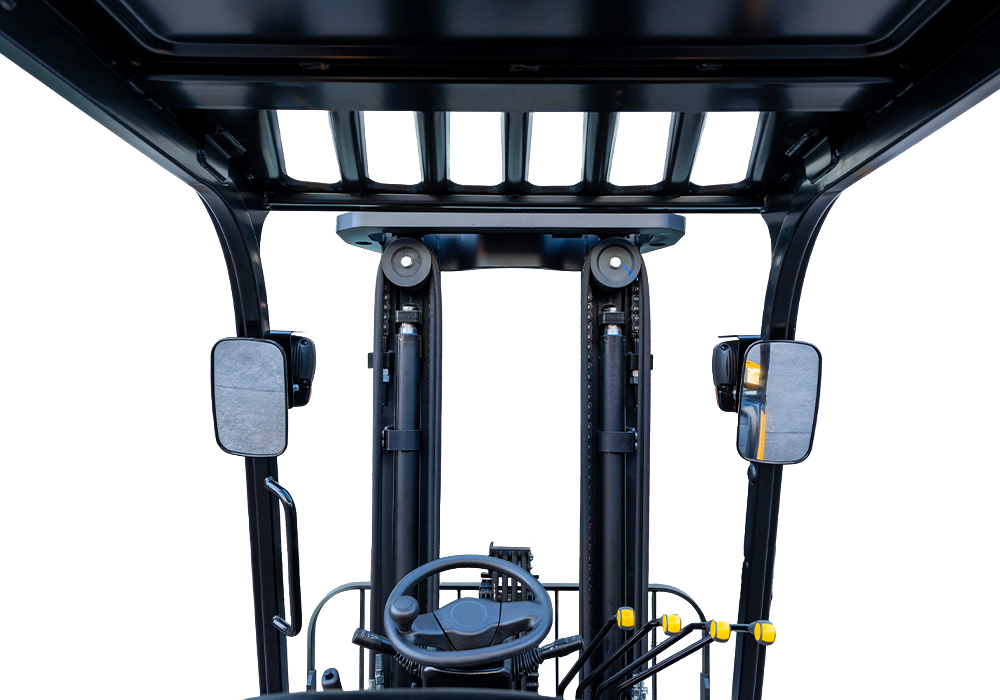

● 宽视野门架，扩宽了视角。

● 多功能彩屏仪表。

● MSD维修开关一键切断309V高压电源。

● 辅助电源切断开关，一键切断12V低压辅助电源。

● 转弯减速功能，降低倾翻危险，运行更稳定。

● 电池水冷水热功能（选配）。
快速充电

● 超级快充技术，可1C充电，标配电池1小时充满，最长可连续运行8小时。

● 选配兼容电动汽车充电桩功能，充电更便捷。

● 电池提供6年或10，000小时保修，可满足多达7，000次充电循环。
易于维护

● 可拆卸的侧板、前接板便于轻松更换锂电池。
