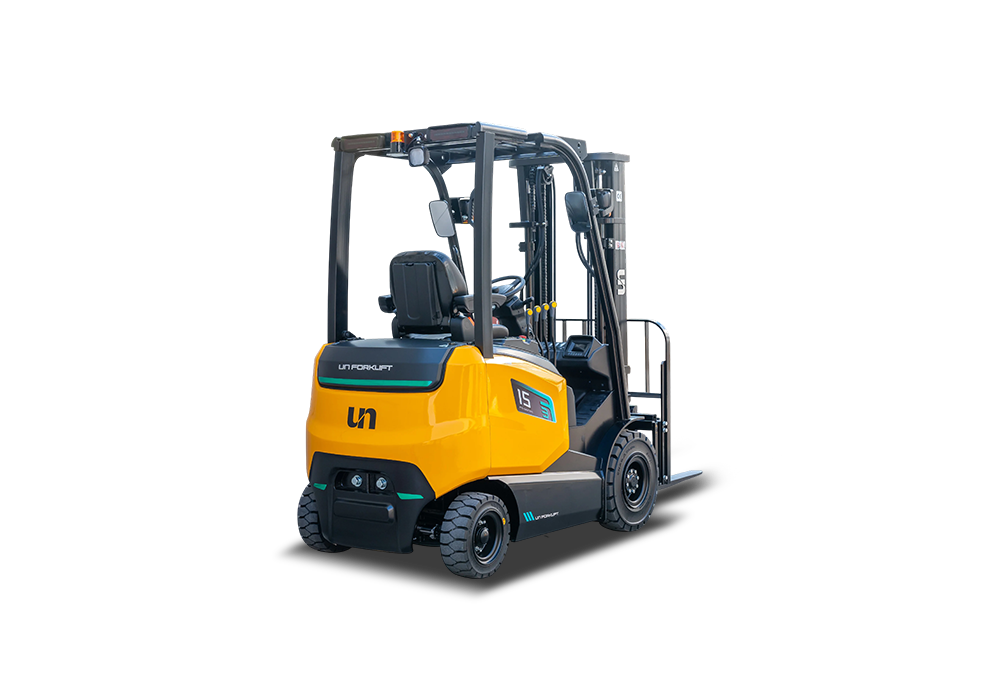

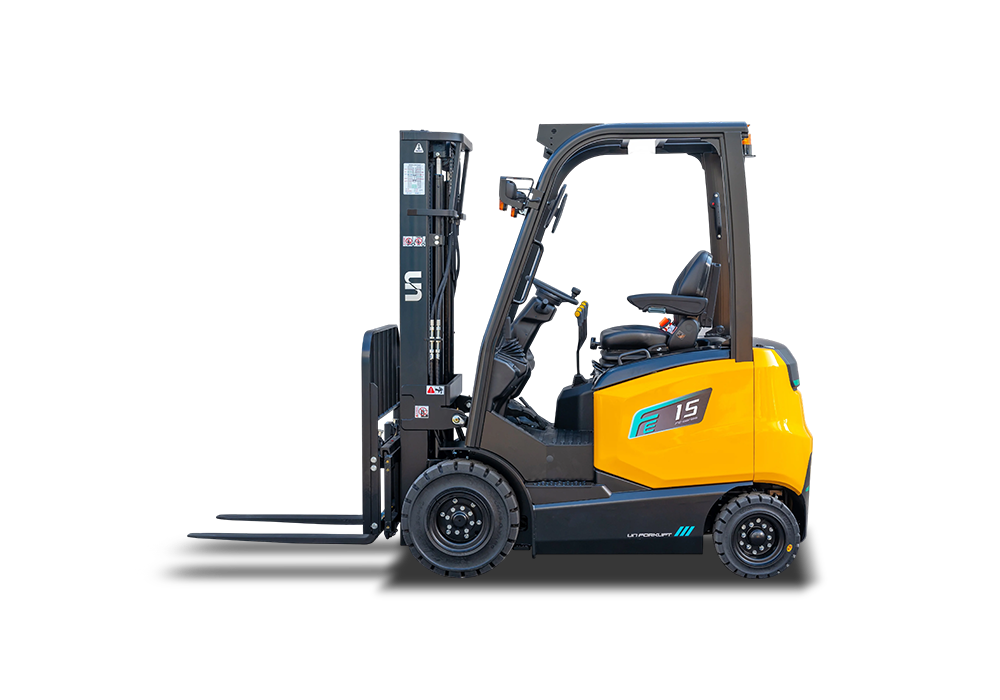

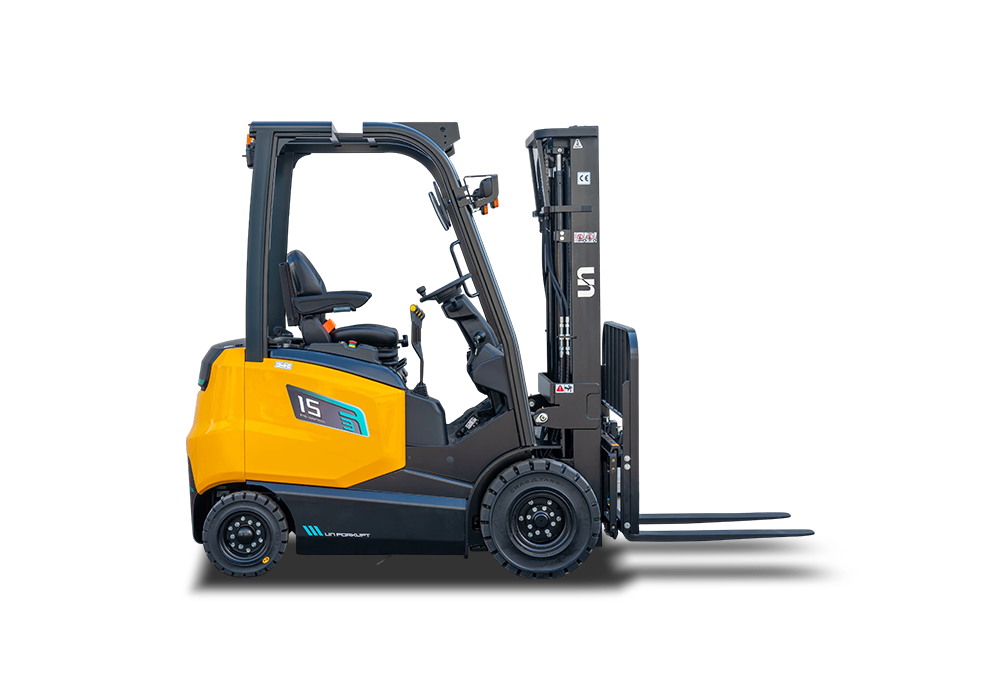

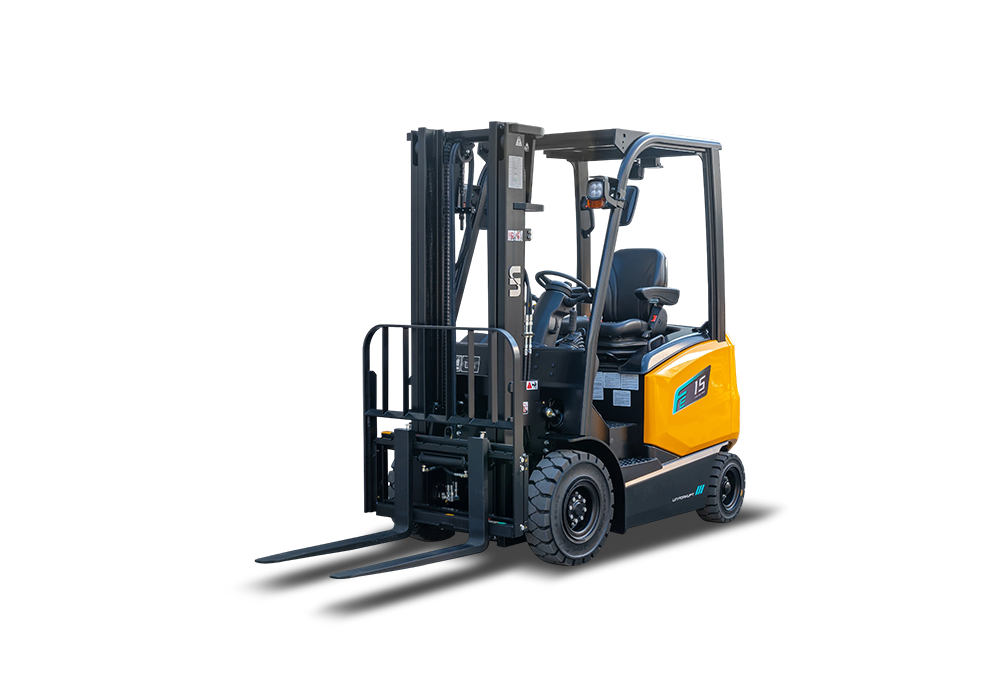

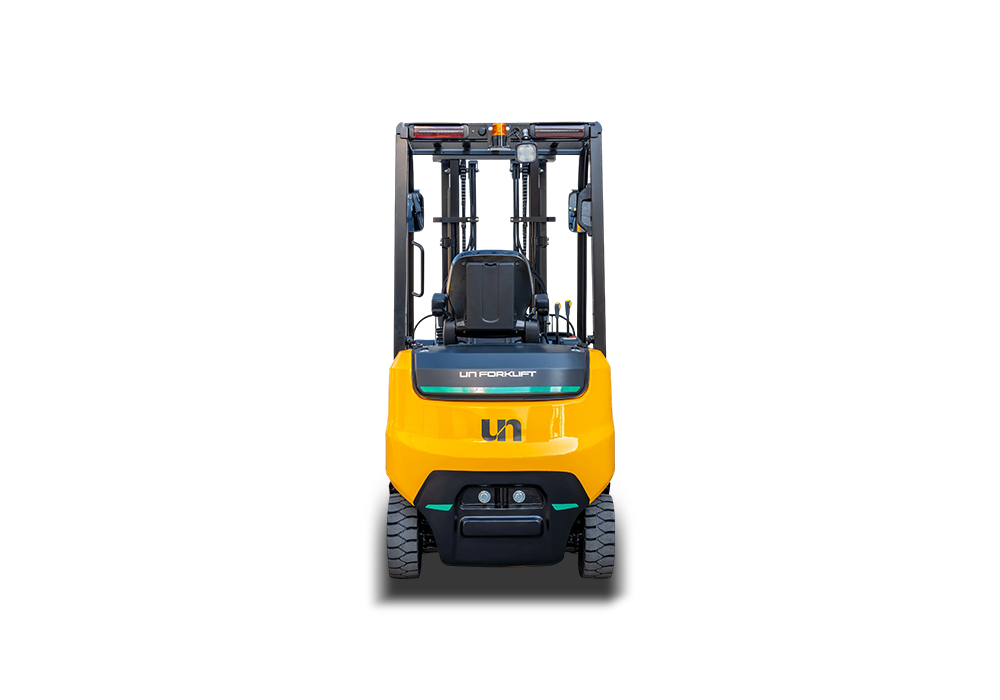

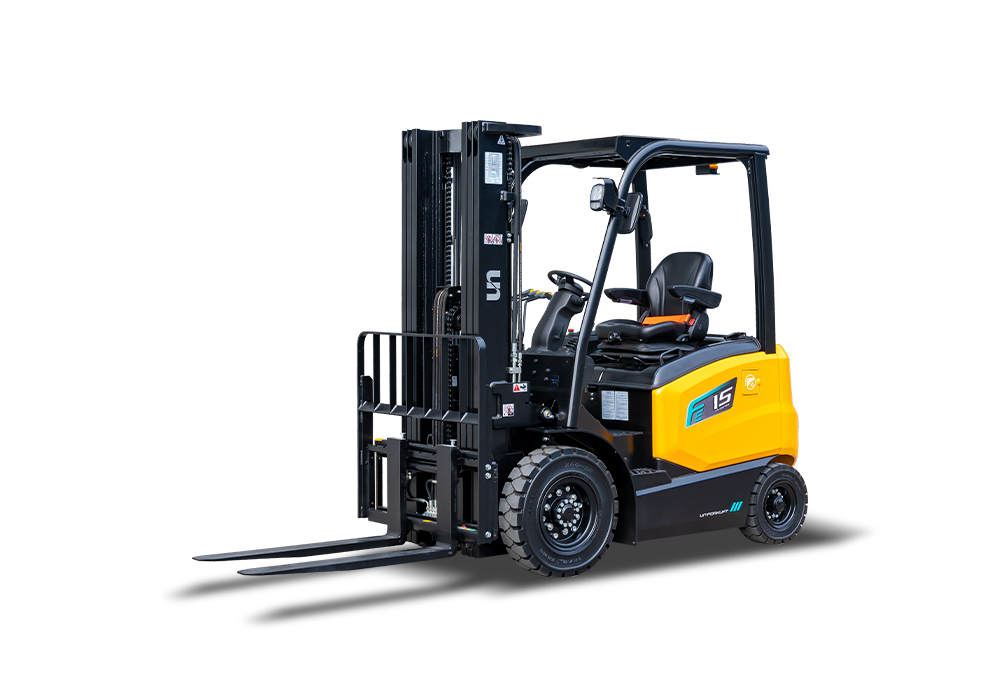

FE系列1.5吨-3.5吨 4支点电动叉车

外观

● 全新设计的叉车结构紧凑，线条灵动流畅，色彩鲜明，外观醒目而现代。

高性能

● 驱动电机采用H型并联布置，蓄电池沉到车架底部，稳定性极好。

● 转向轴：

- 铸造轴体，强度提高了 30%。

- 配备圆锥滚子轴承，提高了承载能力和耐用性。

- 高置位转向桥，采用柔性连接，稳定安全

● 采用紧凑型设计理念，减小整车长度，加大转向轮的内外转角，转弯半径小。

● 配备负载感应转向装置。

● 多种速度模式选择适应不同的工作环境。

● 采用大功率油泵电机和静音大排量泵，大幅提高起升速度。

● 配备大容量电池

安全 & 可靠

● 坚固的护顶架，提高了安全性.

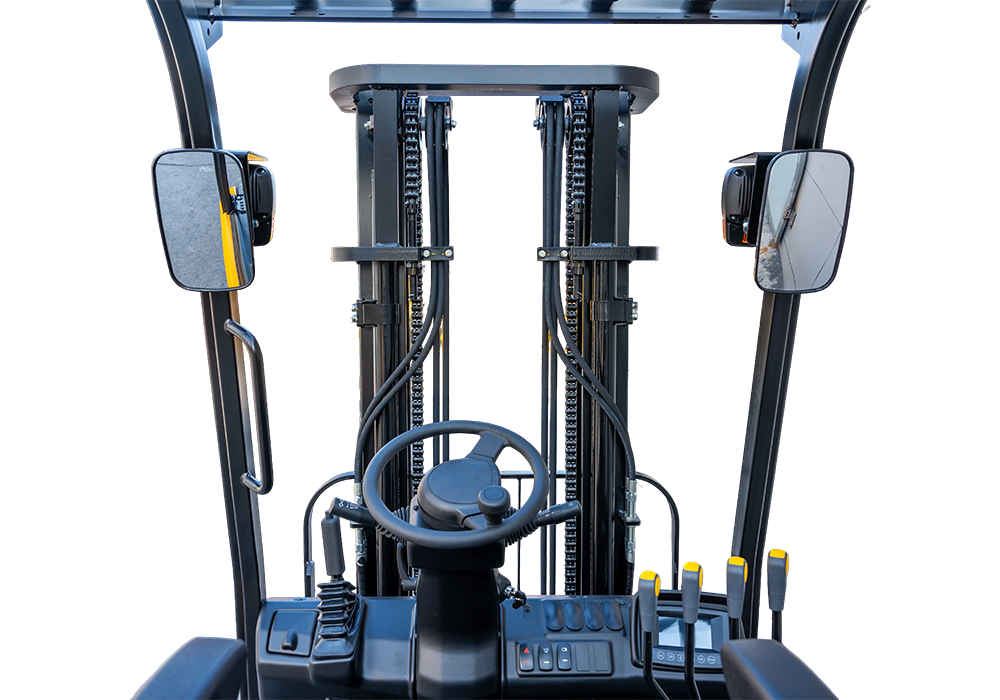

● 宽视野门架，拓宽了视野。

● LED前后工作灯。

● 标配比例提升，可精准提升货物。

● 标配转弯速度减速功能，可降低弯道倾翻风险。

● 标配充电加热功能，可在 -20°C 下充电（锂电池）。

符合人体工程学

● 棘轮式停车制动手柄，操作更省力更轻松。

● 可调节方向盘提高了舒适性。

● 可调节座椅，操作者可以选择最佳的驾驶位置。

● 多功能彩屏仪表。

● 文件夹提供存储解决方案。

● 移动设备USB接口。

易于维护

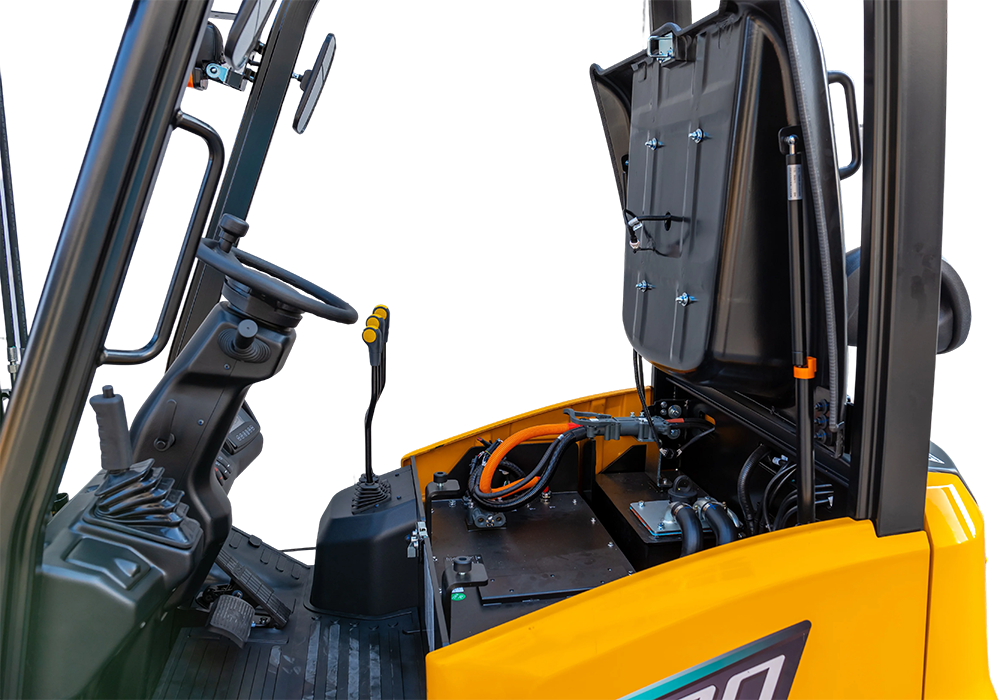

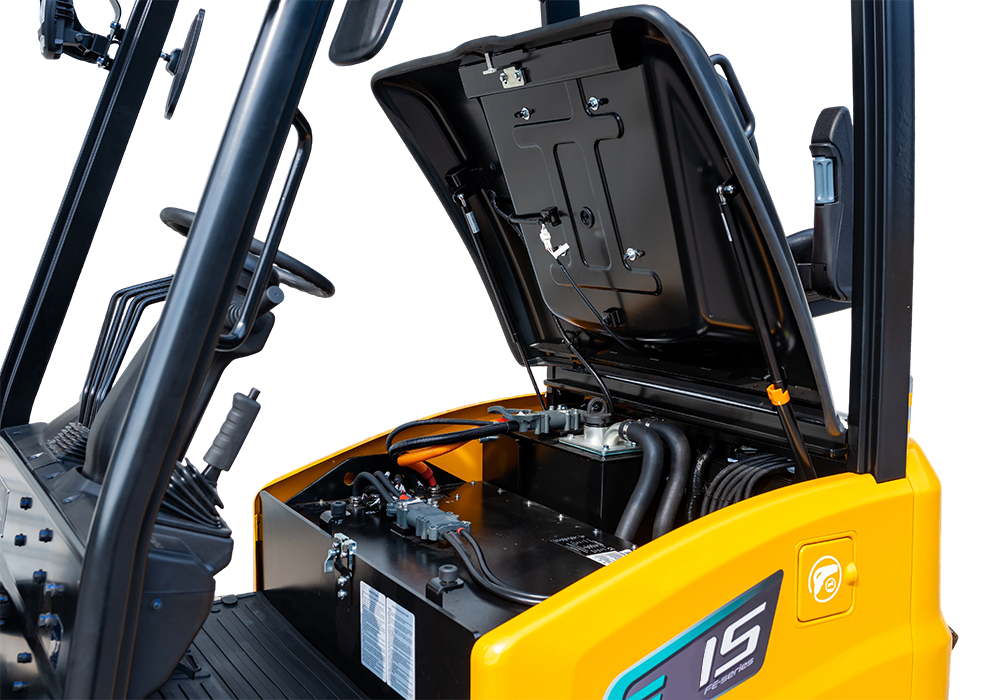

● 全开的机盖，方便蓄电池、油泵电机的维护和保养。

● 全开的电控盖，方便电控及保险丝的维护和保养。

● 免工具拆卸脚下底板，可方便对行走电机和DCDC等进行检修维护。

概述

1

制造商

UN

2

产品型号

FB25-FENQZC

3

动力方式

Electric

4

驾驶方式

Seated

5

额定起重量

Q(kg)

2500

6

载荷中心距

c(mm)

500

7

前悬距

x(mm)

462

8

轴距

y(mm)

1520

重量

9

自重(包括电瓶)

kg

4220

10

轴载（满载 前后桥重量）

kg

5990/730

11

轴载（空载 前后桥重量）

kg

1900/2320

轮胎

12

轮胎形式

充气胎

13

前轮规格

 7.00-12-12PR

14

后轮规格

 18×7-8-14PR

15

前轮距

b10(mm)

980

16

后轮距

b11(mm)

960

尺寸

17

门架倾角(前/后)

α/β（°）

6°/12°

18

门架静止高度

h1(mm)

2050

19

自由提升高度

h2(mm)

120

20

标配门架起升高度

h3(mm)

3000

21

门架起升时最大高度(带挡货架)

h4(mm)

4051

22

护顶架高度

h6(mm)

2200

23

总长(不带货叉)

l2(mm)

2345

24

总宽

b1(mm)

1180

25

货叉规格

l/e/s(mm)

1070×120×40

26

货叉调节范围

b5(mm)

245/1030

27

离地间隙（满载，门架处）

m1(mm)

110

28

离地间隙（满载，轴距中心处）

m2(mm)

120

29

最小直角堆垛通道宽度(1000×1200,1200跨货叉)

Ast(mm)

3720

30

最小直角堆垛通道宽度(800×1200 ,800跨货叉)

Ast(mm)

3920

31

外侧转弯半径

Wa(mm)

2060

性能

32

运行速度(满载)

km/h

13

33

运行速度(空载)

km/h

14

34

提升速度(满载)

mm/s

350

35

提升速度(空载)

mm/s

450

36

最大爬坡度(满载)

%

15

37

最大爬坡度(空载)

%

15

38

最大挂钩牵引力（满载/空载）

N

13500

39

行车制动

液压

40

驻车制动

机械

电机电池

41

行走电机功率（S2-60min）

kw

11

42

起升电机功率（S3-15min）

kw

21

43

 蓄电池电压/容量

V/Ah

48/600

44

蓄电池重量（铅酸）

kg

930

控制器

45

控制方式

MOS/AC

46

控制器制造商

ZAPI

47

工作压力

Mpa

20.5
