内燃小轴距叉车

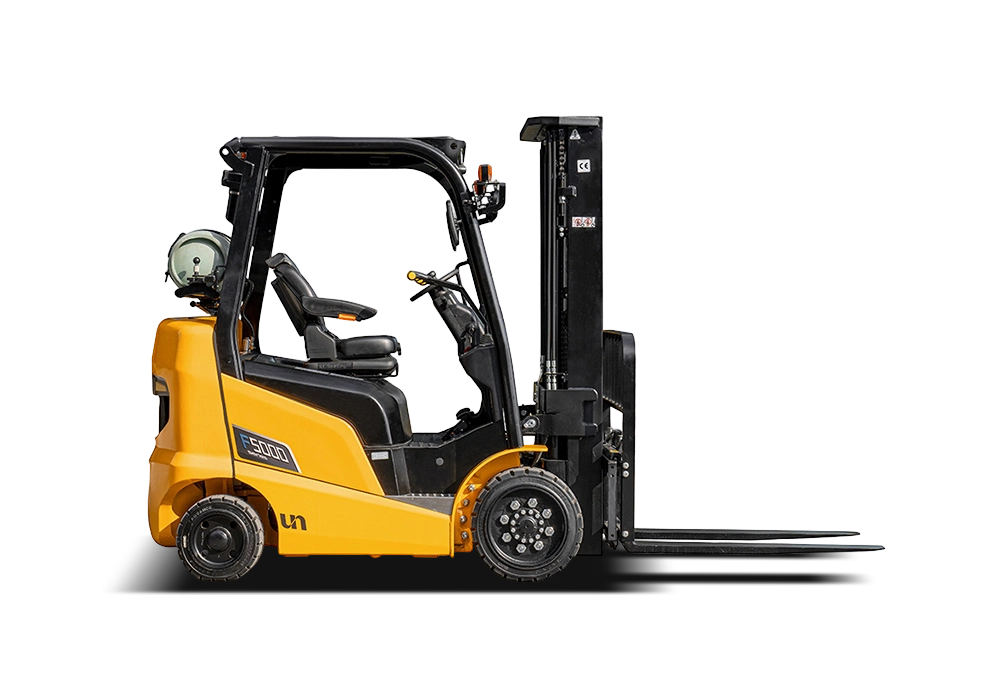

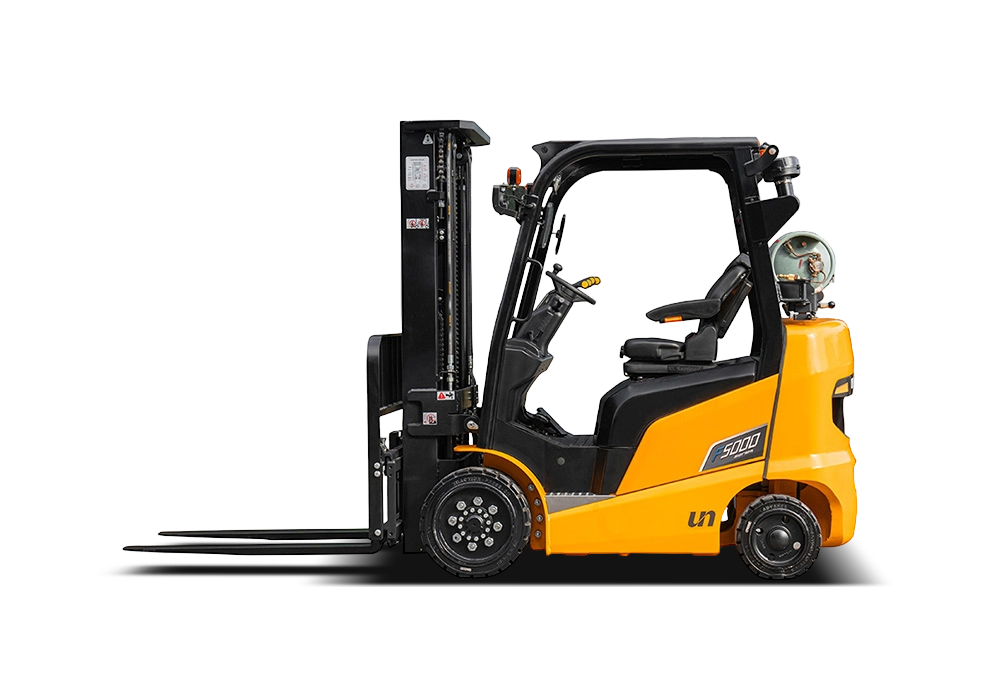

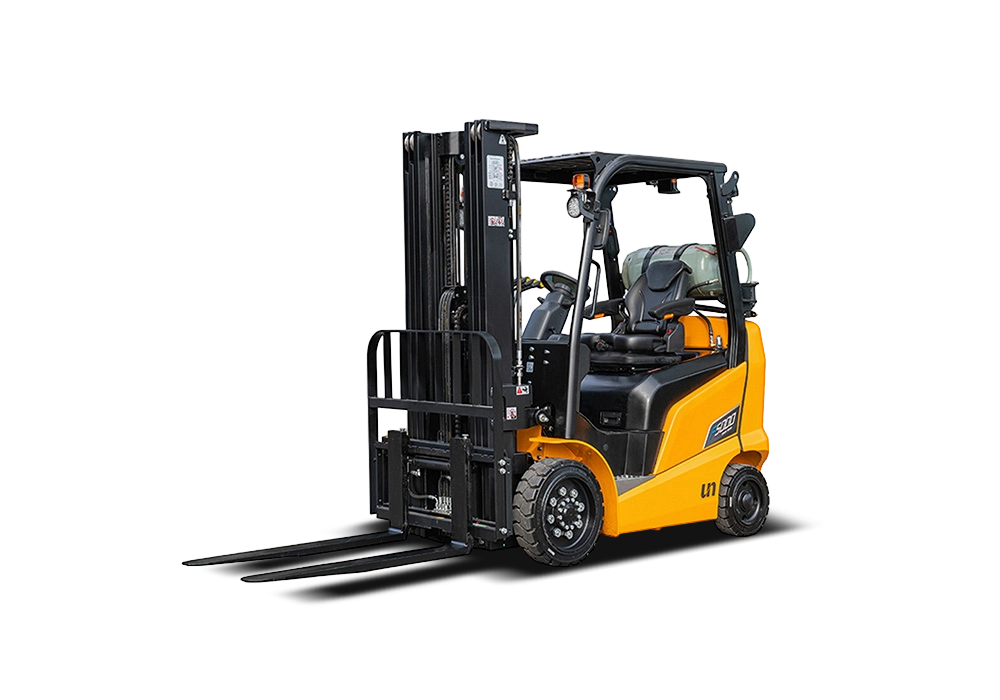

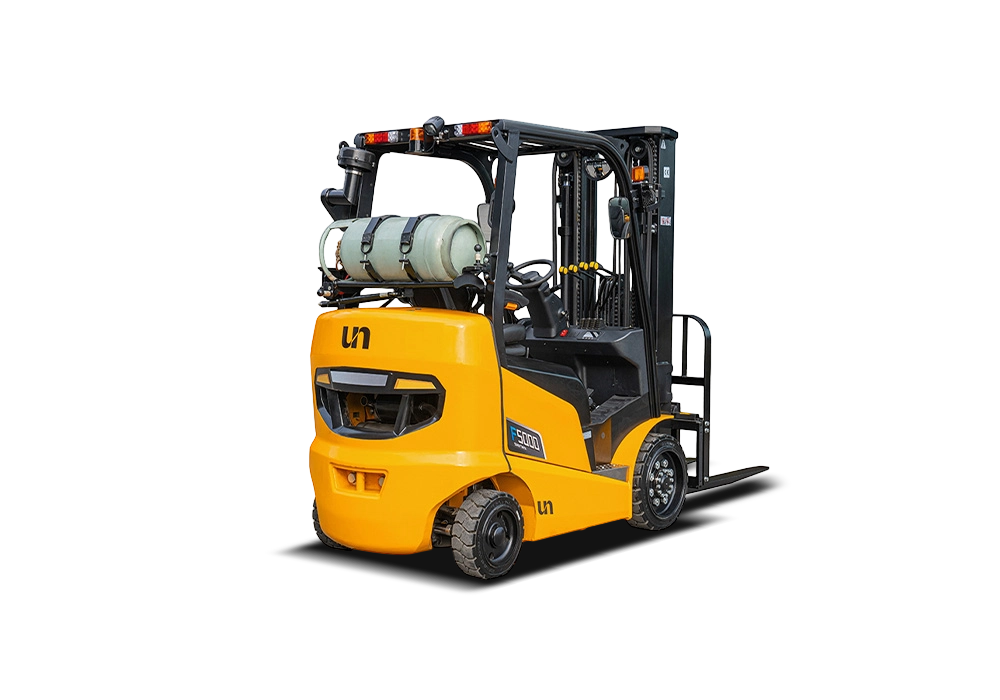

F系列2.0-3.2吨液化石油气&汽油叉车(小轴距)

获取宣传册

产品描述

F系列小轴距汽油&液化石油气叉车是尤恩叉车新研发的第二代短轴距平衡重式叉车。它结构紧凑，设计精巧，适用于高密度和狭窄的仓库应用。

电子邮箱: info@unforklift.com

产品详情

主要参数

型号			FL20T	FL25T	FL30T	FL32T
额定载重量	Q	lb(kg)	4000(1814)	5000(2268)	6000(2722)	6500(2948)
载荷中心距	C	in(mm)	24(600)	24(600)	24(600)	24(600)
总长(不带货叉)	L1	in(mm)	88(2246)	91(2302)	94(2396.5)	96(2438)
总宽	B1	in(mm)	43(1080)	43(1080)	44(1121)	44(1121)
护顶架高度	H5	in(mm)	83(2120)	83(2120)	83(2120)	83(2120)
转弯半径(外侧)	Wa	in(mm)	78(1990)	78(1990)	81(2070)	81(2070)
运行速度(空载)		mph(km/h)	9.6(15)	9.6(15)	9.7(15.5)	9.7(15.5)
最大爬坡度		%	35.5%/39.30%	28.9%/31.9%	24.7%/27.2%	24%/26.5%
轴距	Y	in(mm)	57(1450)	57(1450)	57(1450)	57(1450)
自重		lb(kg)	7531(3416)	8486(3849)	9637(4371)	9937(4507)
发动机型号			HMC2.4L/GK25	HMC2.4L/GK25	HMC2.4L/GK25	HMC2.4L/GK25

General	1	Manufacturer			UN
	2	型号			FL20T	FL25T	FL30T	FL32T	FGL20T	FGL25T	FGL30T	FGL32T
	3	Power type			液化石油气				DUAL
	4	额定载重量	Q	lb(kg)	4000(1814)	5000(2268)	6000(2722)	6500(2948)	4000(1814)	5000(2268)	6000(2722)	6500(2948)
	5	载荷中心距	C	in(mm)	24(600)				24(600)
Characteristic & Dimension	6	Rated Lift Height	H3	in(mm)	118(3000)				118(3000)
	7	Free Lift Height	H2	in(mm)	4(100)				4(100)
	8	Fork Size (LxWxT)		in(mm)	42X4.8X1.57(1070X122X40)		42X4.8X1.77(1070X122X45)		42X4.8X1.57(1070X122X40)		42X4.8X1.77(1070X122X45)
	9	Mast Tilt Angle (LxWxT)	deg		6°/8°				6°/8°
	10	Fork Overhang (Wheel Center to Fork Face)	X1	in(mm)	17(435)		18(462.5)		17(435)		18(462.5)
	11	Rear Overhang	X2	in(mm)	14(361)	16(417)	19(484)	20(514)	14(361)	16(417)	19(484)	20(514)
	12	Ground Clearance (Bottom of Mast)	H7	in(mm)	4(90)				4(90)
	13	总长 (不带货叉)	L1	in(mm)	88(2246)	91(2302)	94(2396.5)	96(2438)	88(2246)	91(2302)	94(2396.5)	96(2438)
	14	总宽	B1	in(mm)	43(1080)		44(1121)		43(1080)		44(1121)
	15	Mast Lowered Height	H1	in(mm)	80(2035)		83(2110)		80(2035)		83(2110)
	16	Mast Extended Height (With Backrest)	H4	in(mm)	160(4076)		162(4110.5)		160(4076)		162(4110.5)
	17	护顶架高度	H5	in(mm)	83(2120)				83(2120)
	18	转弯半径 (外侧)	Wa	in(mm)	78(1990)	78(1990)	81(2070)	81(2070)	78(1990)	78(1990)	81(2070)	81(2070)
	19	Min. Aisle width for pallets	Ast	in(mm)	123(3125)	123(3125)	127(3232.5)	127(3232.5)	123(3125)	123(3125)	127(3232.5)	127(3232.5)
Performance	20	运行速度 (空载)		mph(km/h)	9.6(15)	9.6(15)	9.7(15.5)	9.7(15.5)	9.6(15)	9.6(15)	9.7(15.5)	9.7(15.5)
	21	提升速度 (No Load/Full Load)		ft/min(m/s)	106/96(0.54/0.49)		88/79(0.45/0.4)		106/96(0.54/0.49)	106/96(0.54/0.49)	88/79(0.45/0.4)	88/79(0.45/0.4)
	22	Lowering Speed (No Load/Full Load)		ft/min(m/s)	90/100(0.46/0.51)		96/102(0.49/0.52)		90/100(0.46/0.51)	90/100(0.46/0.51)	96/102(0.49/0.52)	96/102(0.49/0.52)
	23	Max.Drawbar (1.6km/h)		N	18636/20351	18523/20247	18415/20146	18847/20626	20351	20247	20146	20626
	24	最大爬坡度		%	35.5%/39.30%	28.9%/31.9%	24.7%/27.2%	24%/26.5%	39.30%	31.90%	27.20%	26.50%
Chassis	25	Tyre (Front x2)		in(mm)	21x7-15(533x178-381)		21x8-15(533x203-381)		21x7-15(533x178-381)		21x8-15(533x203-381)
	26	Tyre (Rear x2)		in(mm)	16x6x10.5(406x152x267)				16x6x10.5(406x152x267)
	27	Front Tread	B2	in(mm)	35.5(902)		36(918)		35.5(902)		36(918)
	28	Rear Tread	B3	in(mm)	36(921.5)				36(921.5)
	29	轴距	Y	in(mm)	57(1450)				57(1450)
Weight	30	自重		lb(kg)	7531(3416)	8486(3849)	9637(4371)	9937(4507)	7531(3416)	8486(3849)	9637(4371)	9937(4507)
	31	Front Axle Weight Distribut (Full Load)		lb(kg)	10049(4558)	11798(5351)	13542(6143)	14339(6504)	10049(4558)	11798(5351)	13542(6143)	14339(6504)
	32	Rear Axle Weight Distributi (Full Load)		lb(kg)	1450(658)	1688(766)	2096(951)	2102(953)	1450(658)	1688(766)	2096(951)	2102(953)
	33	Front Axle Weight Distributi (空载)		lb(kg)	3248(1473)	3229(1465)	3144(1426)	3069(1392)	3248(1473)	3229(1465)	3144(1426)	3069(1392)
	34	Rear Axle Weight Distributi (空载)		lb(kg)	4283(1943)	5257(2385)	6493(2945)	6868(3115)	4283(1943)	5257(2385)	6493(2945)	6868(3115)
Power & Transmission	35	电池		V/Ah	12/60				12/60
	36	发动机型号			HMC2.4L/GK25				GK25
	37	Engine Manufacturer			HYUNDAI/GCT				GCT
	38	Rated Output/r.p.m.		hp/r	60.9/2600 45.1/2600 61.4/2700 37.4/2500				61.4/2700 37.4/2500
	39	Rated Torque/r.p.m.		N·m/r	179.9/2000 172/2000 186/1600 176.5/1600				186/1600 176.5/1600
	40	No.of Cylinder			4				4
	41	Bore x Stroke		in(mm)	3.46x3.82(88x97)3.5x3.94(89x100)				3.5x3.94(89x100)
	42	Displacement		cc	2359/2488				2488
	43	Fuel Tank Capacity		gal(L)	13(49)	11(41.5)			13(49)	11(41.5)
	44	Transmission Type			Powershift				Powershift
	45	Transmission Stage (FWD/RVS)			1/1				1/1
	46	Operating Pressure		PSI	2683(18.5)				2683(18.5)

产品特点

紧凑型设计

● 它采用了 N 系列传统内燃叉车的经典外观设计，结构紧凑，设计灵活小巧，可在狭窄空间内进行精确作业。
高性能

● 采用复合传感转向系统，提高作业效率。

● 采用大转角转向桥，减小整车转弯半径。

● 采用品牌泵阀和齿轮泵，质量靠得住。

● 搭载大功率认证GK25 & HMC2.4L发动机，澎湃动力让人飞起。

● 加宽齿轮变速箱，提高使用寿命。
安全性&可靠性

● 铝制板翅式水箱，提升散热能力。

● 关键结构件如车架、门架、护顶架、转向桥等优化设计，提升整车安全和可靠性。

● OPS控制系统，确保安全操作。
符合人体工程学

● 采用悬挂式微制动，下沉式倾斜油缸结构，大幅增大了脚部空间。

● 使用新型窄槽钢门架，减轻了车辆的总重量，提供了良好的视野。

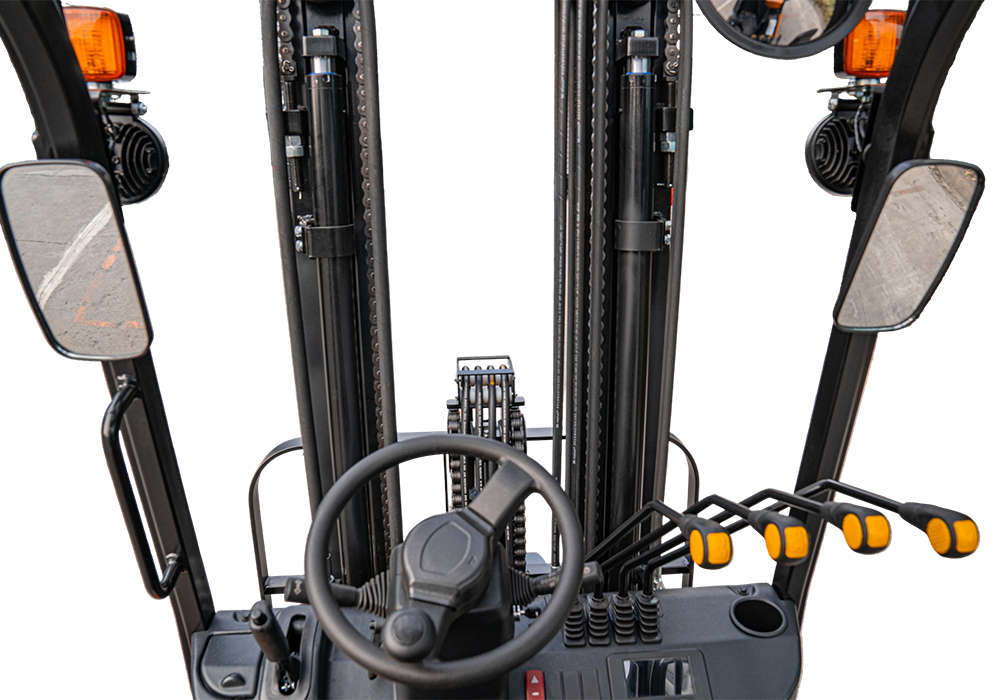

● 采用小直径方向盘、电动液压换向结构和新型棘轮式手制动，提升了驾驶的舒适性。

● 配备全悬浮座椅，提高了驾驶的舒适性。

● 多功能液晶仪表，实时监控车辆运行状态。
易于维护

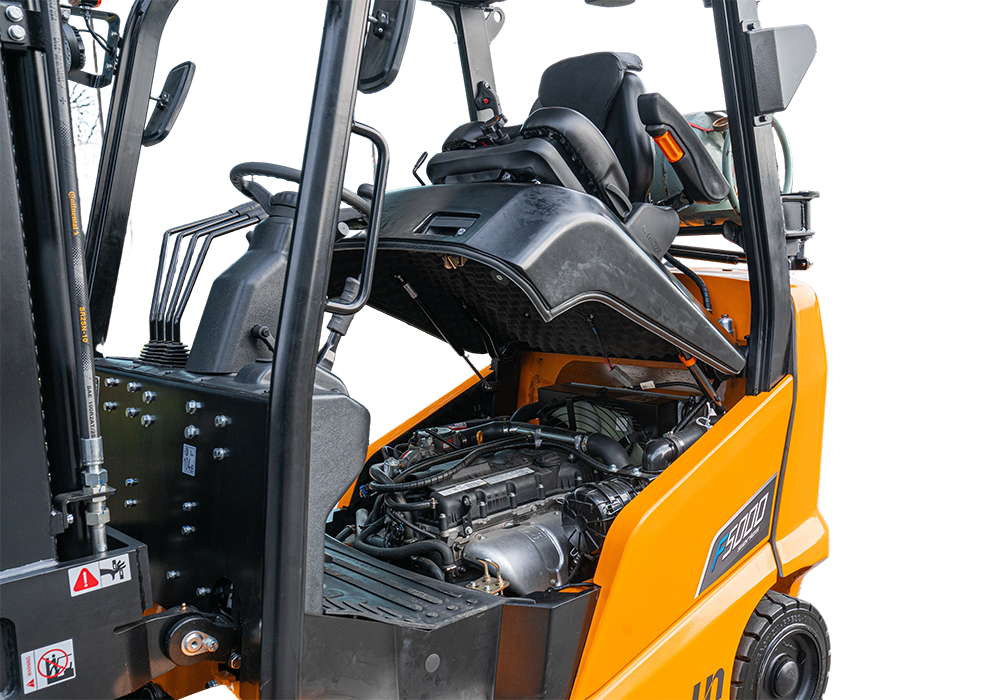

● 增大了机罩开启角度，为检查和维护提供了更宽敞的作业空间。

● 可拆卸式机罩护板，提高了维修便利性。

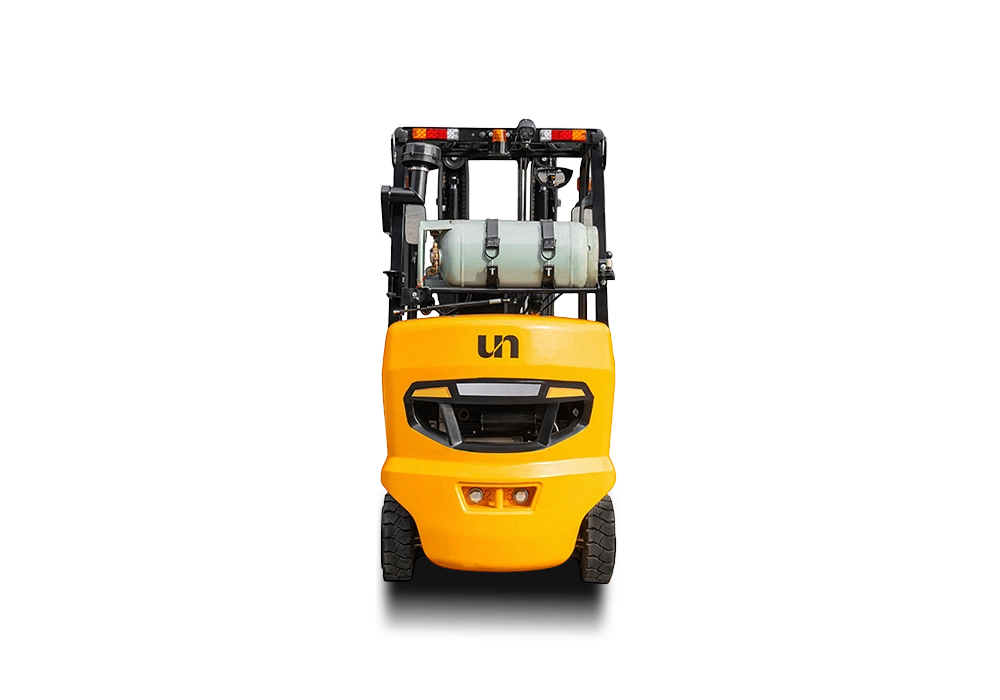

● 标配下摆式液化气罐支架，便于更换燃料箱。
节能&环保

● 采用优化设计的液压系统，凸显节能高效，降低整车的燃油消耗。

● 发动机排放满足美国EPA/CARB新排放法规要求。
